TanDEM-X DEM - 90m

Hinweis: Dieses Produkt wird demnächst auf EO-Lab verfügbar sein.

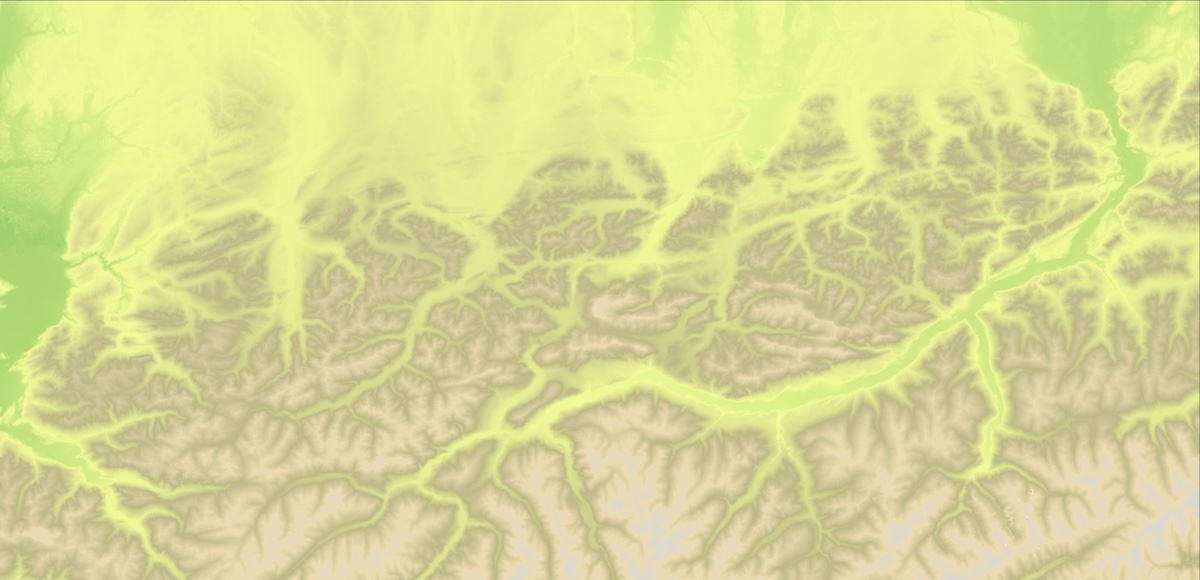

Das TanDEM-X 90m (3 arcsec) DEM ist eine Produktvariante des 12m (0.4 arcsec) DEM Produktes der Version 1.0 und stellt ein Digitales Oberflächenmodell (DSM) dar, d.h. es repräsentiert nicht die nackte Erdoberfläche, da es das Vorhandensein von Vegetation oder künstlichen Objekten widerspiegelt.

Die aktuelle Version ist die unbearbeitete Version, was bedeutet, dass jedes TanDEM-X DEM Produkt enthalten kann:

• Verarbeitungsartefakte und Ausreißer
• Verrauschte Flächen (z.B. Wasserflächen, steile Hänge, dichte Vegetation) mit zumindest teilweise unzuverlässigen Höhenwerten. Wasserflächen (oder andere verrauschte Flächen) sind nicht gefiltert, abgegrenzt oder geglättet!
• Lücken oder ungültige Daten, Flächen mit fehlenden Höhenwerten.
• In den aktuellen TanDEM-X-DEM-Datensätzen wurde keine Lückenfüllung oder Interpolation vorgenommen!

Sowohl das horizontale als auch das vertikale Bezugssystem (horizontales & vertikales Datum) der TanDEM-X DEM Produkte ist das WGS84 Ellipsoid (Realisierung G1150). Die Höhen der TanDEM-X DEM-Produkte sind ellipsoidische Höhen.

Die globalen Genauigkeitsziele für die TanDEM-X 12m (0.4 arcsec) DEM Produkte wurden wie folgt definiert:

• Absolute horizontale Genauigkeit, ausgedrückt als Kreisfehler bei 90% Konfidenzniveau (CE90): unter 10m
• Absolute vertikale Genauigkeit, ausgedrückt als linearer Fehler bei einem Konfidenzniveau von 90 % (LE90): weniger als 10 m
• Relative vertikale Genauigkeit, ausgedrückt als linearer Fehler bei einem Vertrauensniveau von 90 % (LE90) für Neigungen von 20 % oder weniger bei 2 m und für Neigungen über 20 % bei 4 m.

Die Validierungsergebnisse haben gezeigt, dass das Leistungsziel für das 12m-DEM erreicht wurde und dass sowohl der absolute vertikale Fehler als auch der relative vertikale Fehler deutlich unter dem vorgegebenen Leistungsziel liegen. Aufgrund der räumlichen Mittelung ist der relative vertikale Fehler des TanDEM-X 90m-Produkts (3 arcsec) viel besser als der relative vertikale Fehler des TanDEM-X 12m-Produkts (0,4 arcsec).

Das TanDEM-X 90m DEM-Produkt wird in einem komprimierten ZIP-Format (*zip) geliefert. Jede ZIP-Datei enthält einen Hauptordner, der im Wesentlichen die Metadaten des Produkts im XML-Format (*.xml) enthält. Im Hauptordner befinden sich 3 Unterordner:

• DEM: Die DEM-Rasterebene
• AUXFILES: Die 7 Informationsrasterschichten
• PREVIEW: Alle Quicklook-Raster- und KML-Dateien

7 zusätzliche Informationsebenen sind verfügbar:

• Höhenfehlerkarte (HEM)
• Amplitudenmosaik (AMP) zur Darstellung des Mittelwerts
• Amplitudenmosaik (AM2) zur Darstellung des Minimalwerts
• Wasserindikationsmaske (WAM)
• Abdeckungskarte (COV)
• Konsistenzmaske (COM)
• Layover and Shadow Mask (LSM), basierend auf SRTM C-Band und Globe DEM Daten

Sowohl das DEM als auch die 7 Informationsschicht liegen im GeoTIFF (*.tif) Rasterformat vor, jedoch mit unterschiedlichen Bittiefen und Datentypen. Bitte beachten Sie, dass sich das kommentierte ModelTiepointTag im Header der GeoTIFF-Rasterdatei im Gegensatz zur Dateinamenskonvention auf das Pixelzentrum in der nordwestlichen Ecke bezieht, was der 'RasterPixelIsPoint'-Rasterraumdefinition (Wert des Tags GTRasterTypeGeoKey ist auf '2' gesetzt) der GeoTIFF-Spezifikation entspricht.

Sowohl für das DEM als auch für die 7 Informationsebenen werden Quicklooks im GeoTIFF (*.tif) Rasterformat bereitgestellt, die mit einer KML-Datei zur Einsichtnahme in Google Earth verknüpft sind. Zusätzliche Quicklook-Rasterdateien mit einer Legende und einem Kartenrand in PNG (*.png), aber ohne zugehörige KML-Datei, sind ebenfalls verfügbar.

Die Metadaten-Datei enthält eine Liste aller RawDEM-Szenen, die zum endgültigen DEM-Mosaik beitragen, mit genauen Erfassungsdaten und Eckkoordinaten. Der Polygonumriss aller RawDEM-Szenen wird zusätzlich in einer KML-Datei im Ordner PREVIEW bereitgestellt.

Nutzungsvoraussetzungen

	Erforderlich?	Bemerkung
Registrierung auf EO-Lab	Ja	---
Cloud-Ressourcen auf EO-Lab	Ja	---
Individuelle Beantragung	Nein	---
